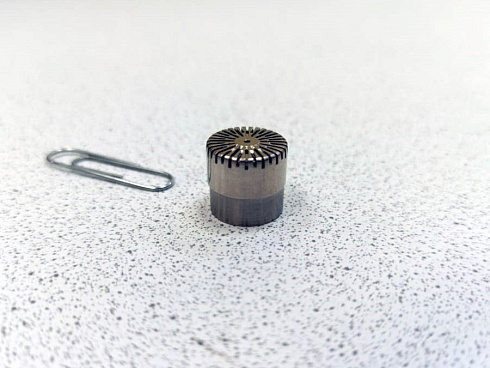

Капсюль микрофонный конденсаторный МК-233
Предназначен для измерения звукового давления в воздушной среде и используется в шумоизмерительной аппаратуре в качестве измерительного преобразователя инфразвукового, звукового и ультразвукового давления.
Принцип действия основан на преобразовании звуковых колебаний мембраны в переменное напряжение, пропорциональное воздействующему на капсюль звуковому давлению.

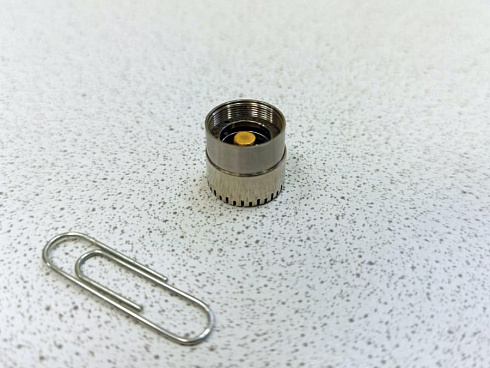

Конструктивно капсюль МК-233 состоит из металлического корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления.
Чувствительным элементом капсюля МК-233 является мембрана. Для работы капсюля на неподвижный электрод через предусилитель от блока питания необходимо подать постоянное поляризующее напряжение 200В.
Капсюль микрофонный конденсаторный МК-233 зарегистрирован в Государственном реестре средств измерений под № 36805-15.
Краткие технические характеристики:
| Наименование | Значение |
|---|---|
| 1. Частотный диапазон, Гц |
1,25...40000 |
| 2. Максимальный уровень измеряемого звукового давления, дБ относительно 2x10-5 Па, не менее |
160 |
| 3. Номинальный уровень чувствительности капсюля, дБ, относительно 1В·Па-1 минус 37±1,5 (мВ/Па) |
(11,5-16,5) |
| 4. Максимальное отклонение уровня чувствительности в номинальном диапазоне частот по свободному полю от уровня чувствительности на частоте 250 Гц в диапазоне частот: (3,15...40000) Гц, дБ | не более ±2 |
| 5. Габаритные размеры, мм |
13,2x12,6 |
| 6. Масса, кг |
0,008 |
Частотная характеристика МК-233
